Quy trình bảo dưỡng & sửa chữa
Mechanical Seal
Quy trình bảo dưỡng và sửa chữa Mechanical Seal tại John Crane Workshop được triển khai theo các công đoạn kiểm soát kỹ thuật chặt chẽ, đảm bảo khả năng làm kín và độ tin cậy vận hành sau khi phục hồi.
Các bước được trình bày theo nhóm công đoạn chính để thuận tiện theo dõi, đồng thời vẫn bao hàm đầy đủ quy trình kỹ thuật thực tế.

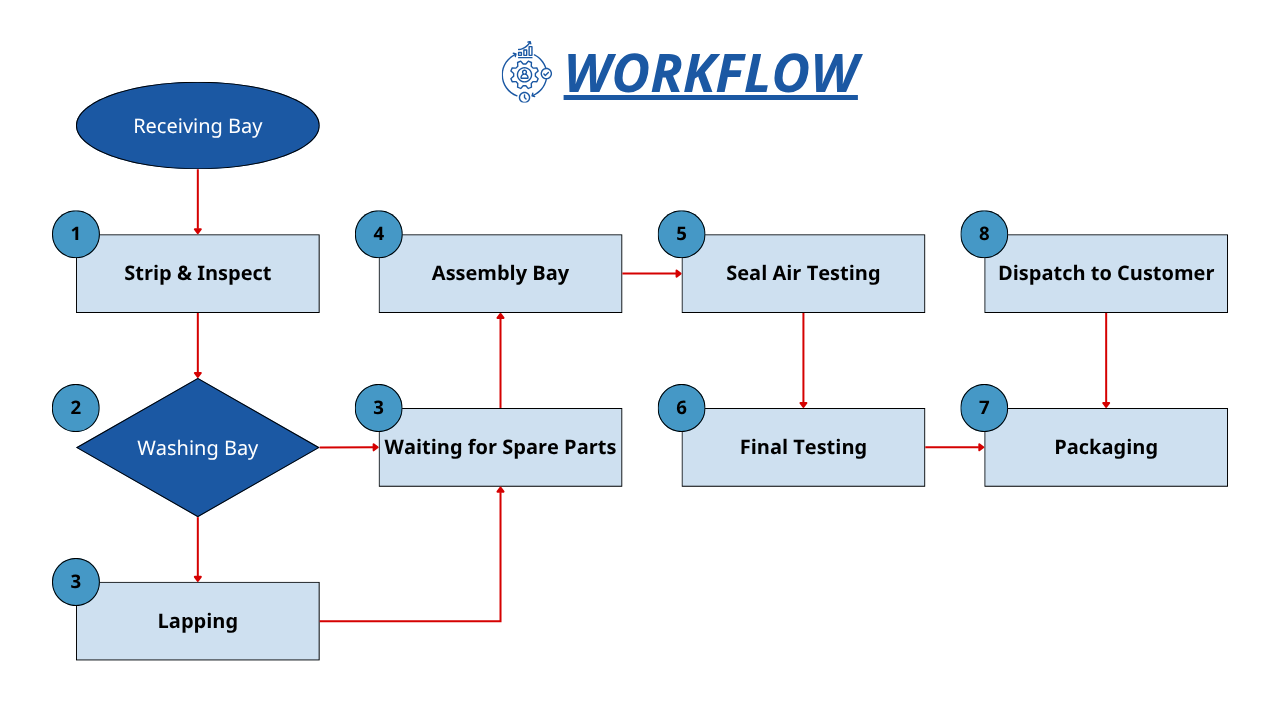

SƠ ĐỒ QUY TRÌNH TỔNG THỂ – WORKFLOW (JOHN CRANE WORKSHOP)
QUY TRÌNH KỸ THUẬT

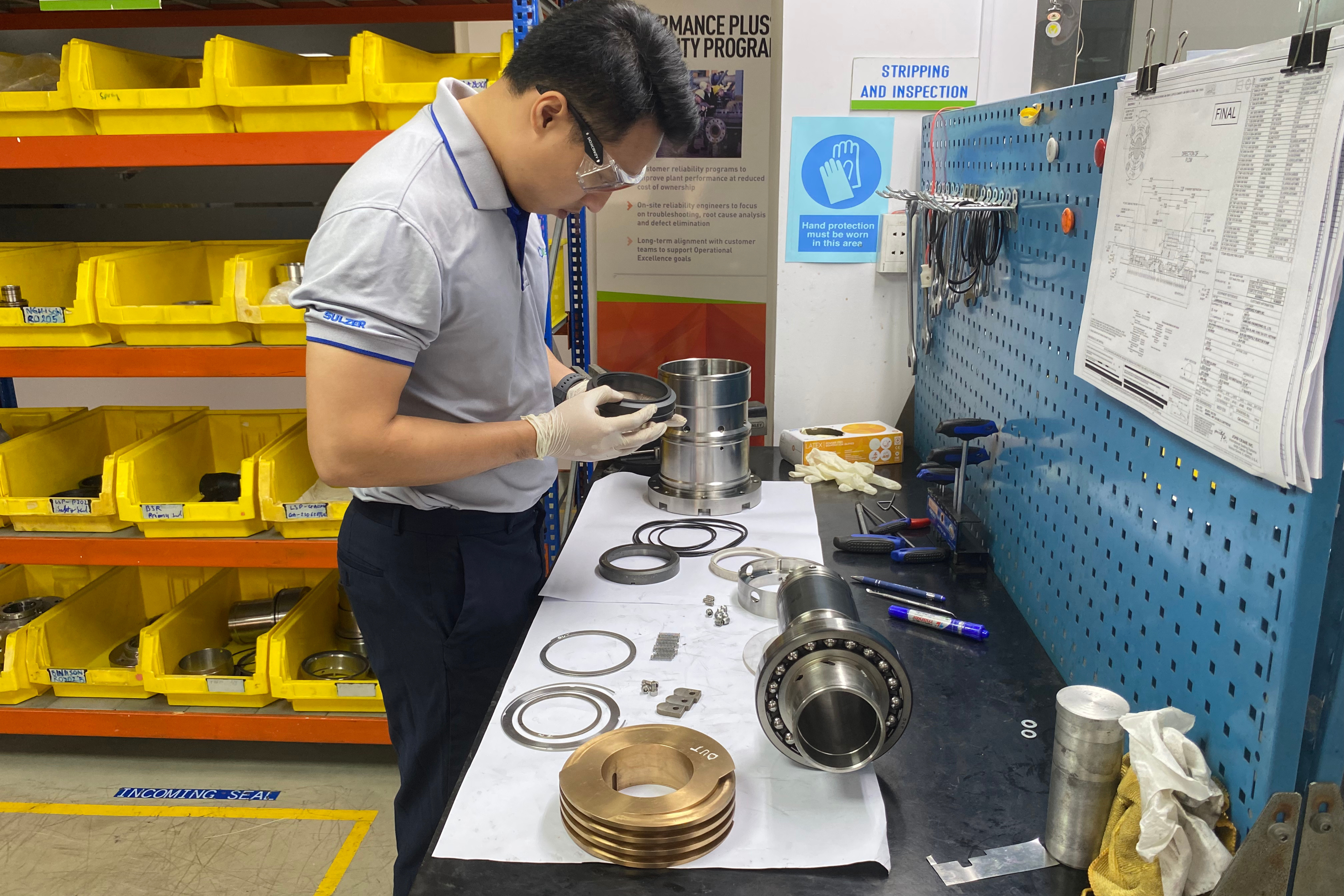

BƯỚC 01
DISASSEMBLY
Các kỹ sư của KLE sẽ tiến hành tháo rời toàn bộ các chi tiết của mechanical seal để phục vụ cho quá trình kiểm tra và xử lý chuyên sâu. Việc tháo rã được thực hiện theo đúng trình tự nhằm tránh phát sinh hư hỏng thứ cấp.
BƯỚC 02

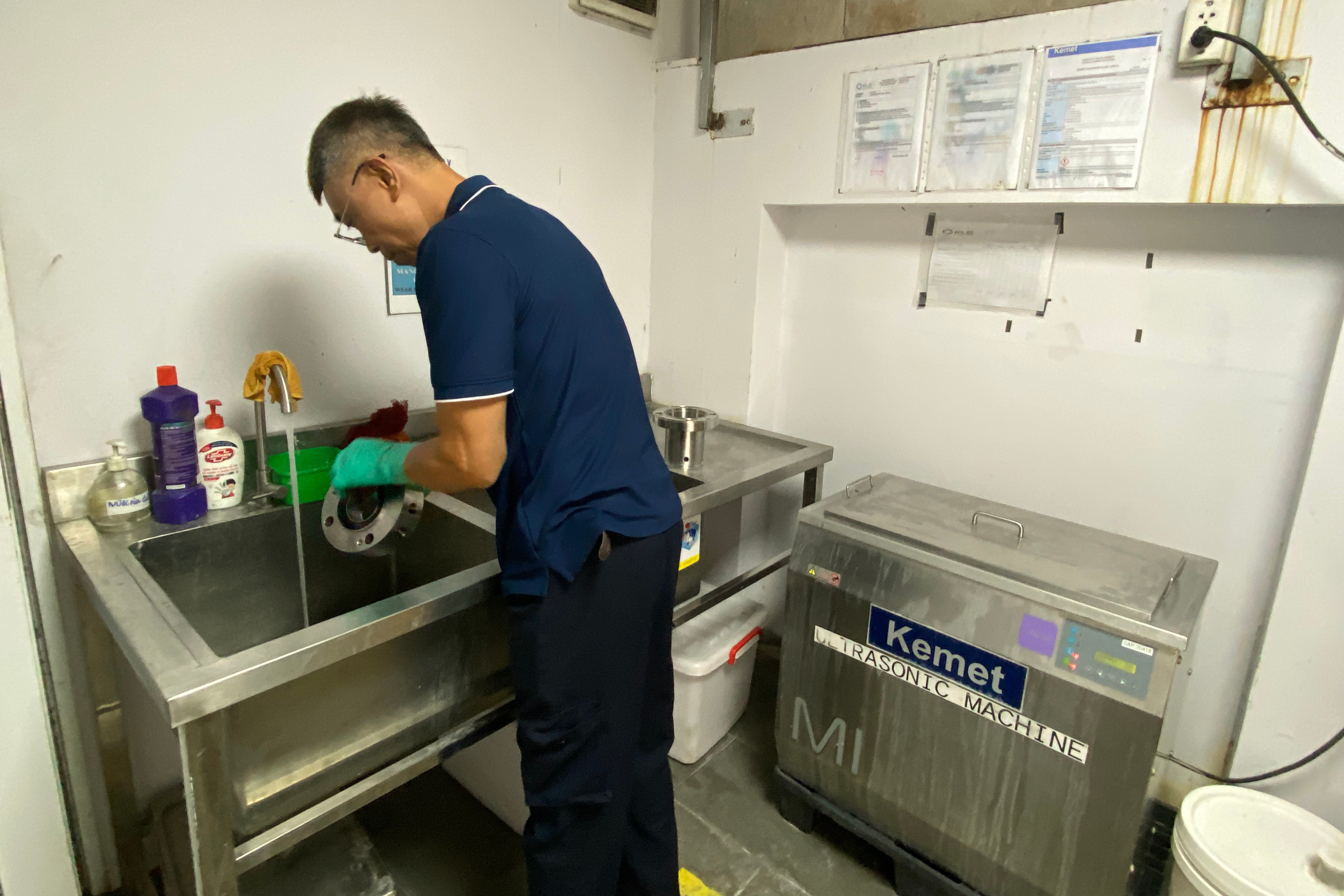

ULTRASONIC WASHING
Toàn bộ linh kiện được làm sạch bằng máy siêu âm (Ultrasonic Cleaning) kết hợp cùng các dung dịch chuyên dụng để loại bỏ dầu, cặn bám và tạp chất trong các khe hở nhỏ mà phương pháp thông thường không xử lý được.
BƯỚC 03

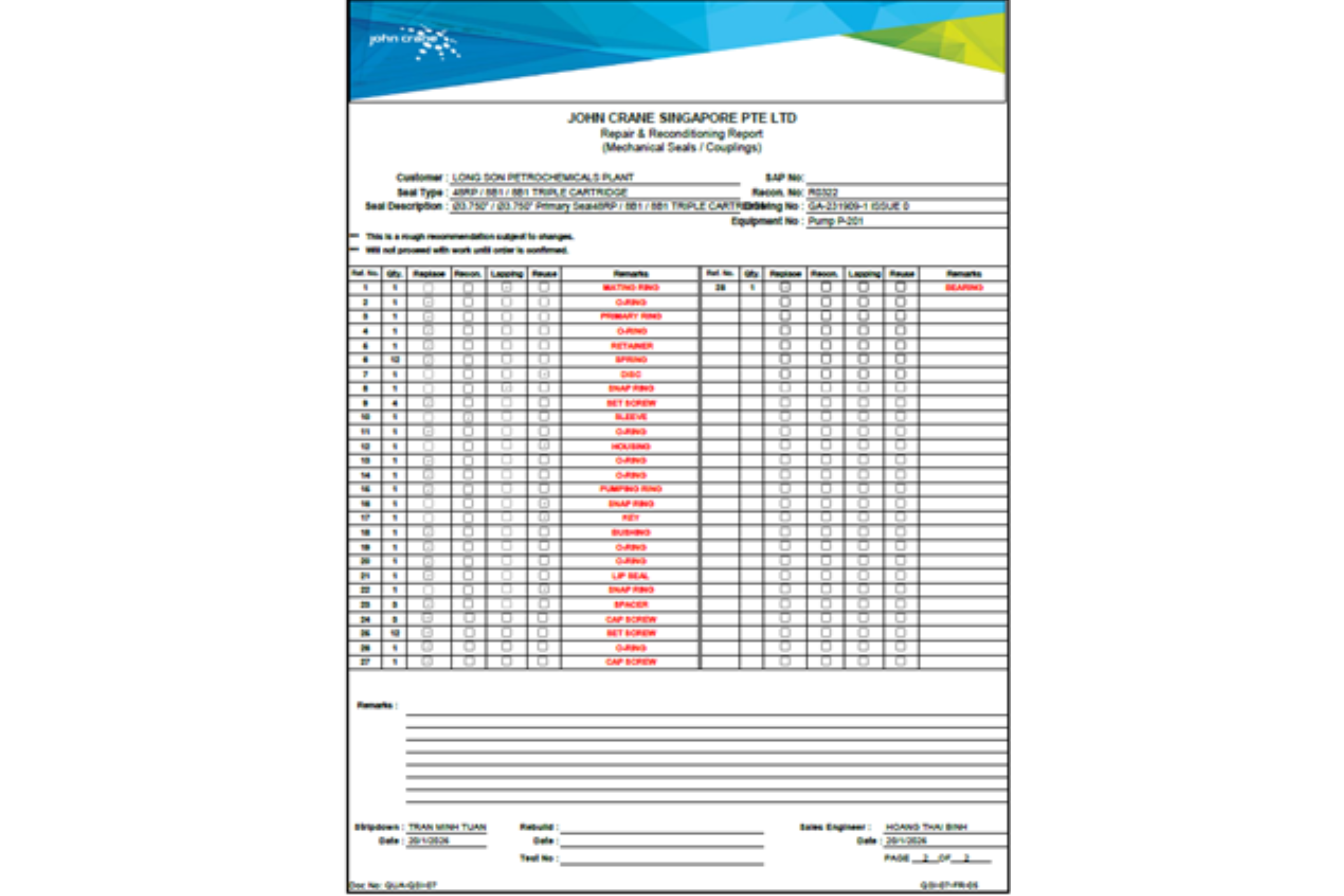

MAKE INSPECTION REPORT
Sau khi vệ sinh, từng chi tiết sẽ được kiểm tra và ghi nhận tình trạng thực tế (mặt chà, O-ring, lò xò,...). Kết quả được tổng hợp và báo cáo để làm cơ sở đánh giá và đưa ra phương án sửa chữa.
BƯỚC 04

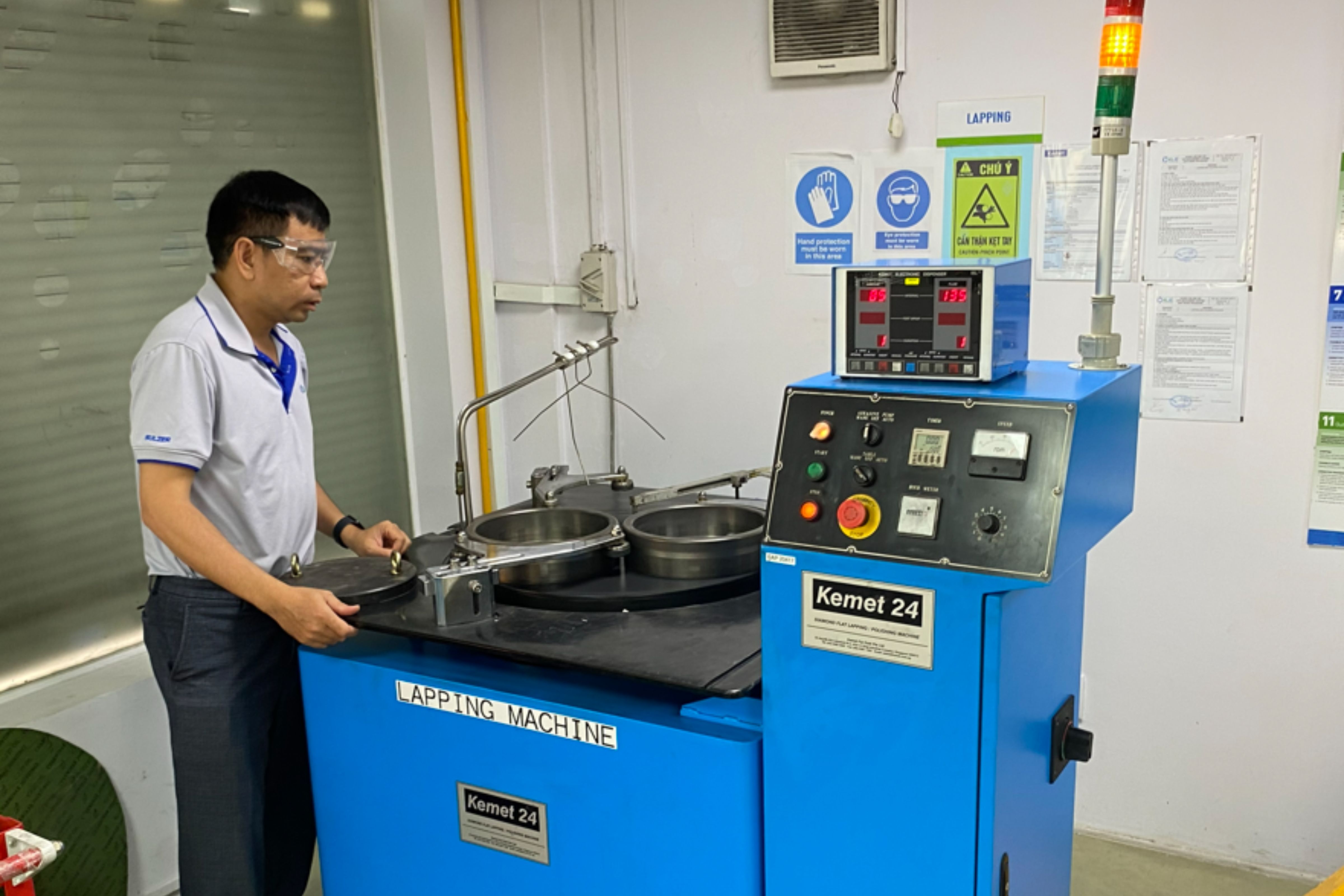

LAPPING FACE & SEAT
Bề mặt làm kín được gia công lại bằng máy mài phẳng chuyên dụng nhằm khôi phục độ phẳng và độ bóng theo yêu cầu kỹ thuật, nhằm đảm bảo được điều kiện làm kín.
BƯỚC 05

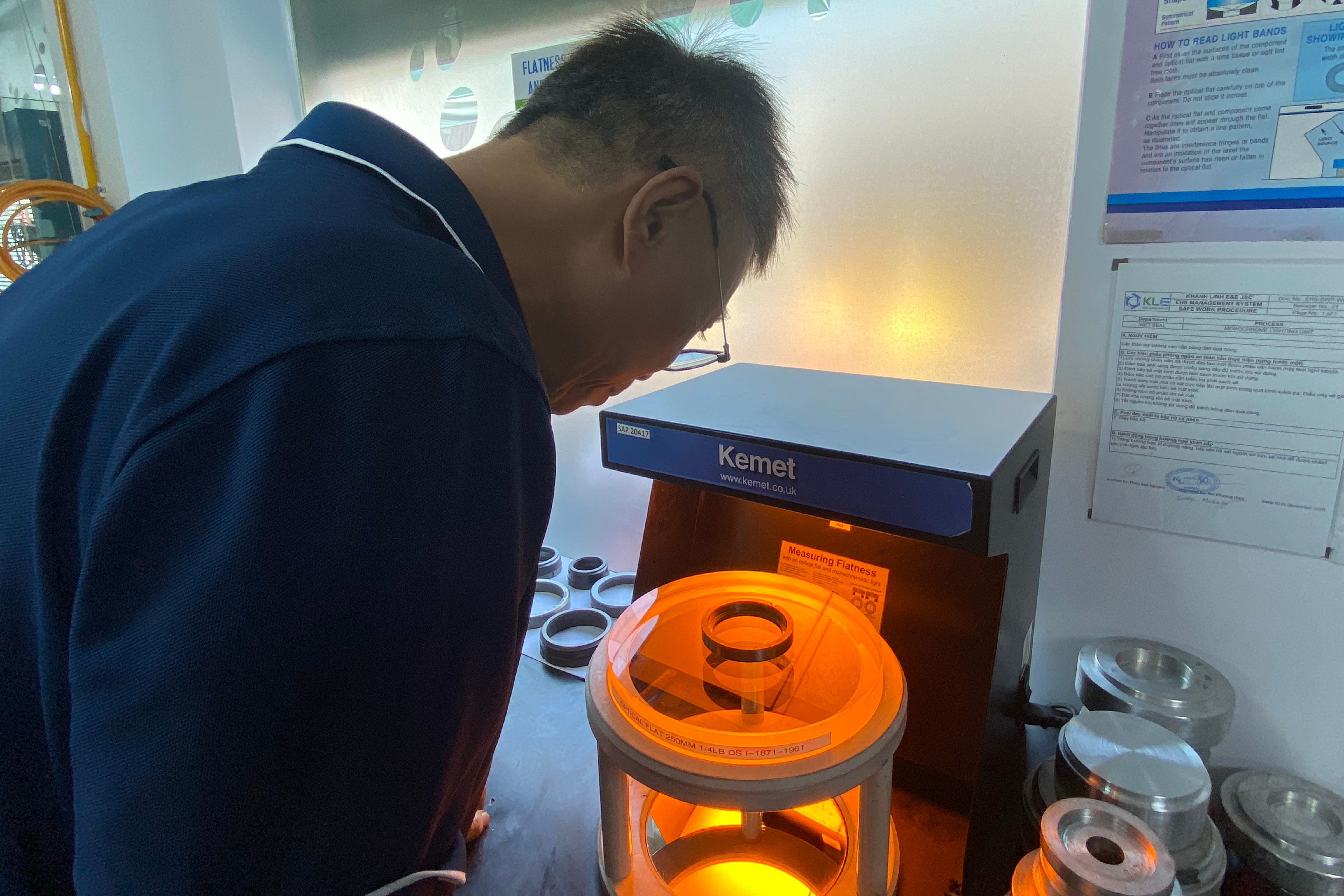

MEASURING LIGHTBAND
Sử dụng thấu kính quang học và ánh sáng đơn sắc để kiểm tra độ phẳng bề mặt theo dải sáng (Lightband). Kết quả đo được sử dụng để xác nhận chất lượng sau gia công.
Quang học Lightband
BƯỚC 06

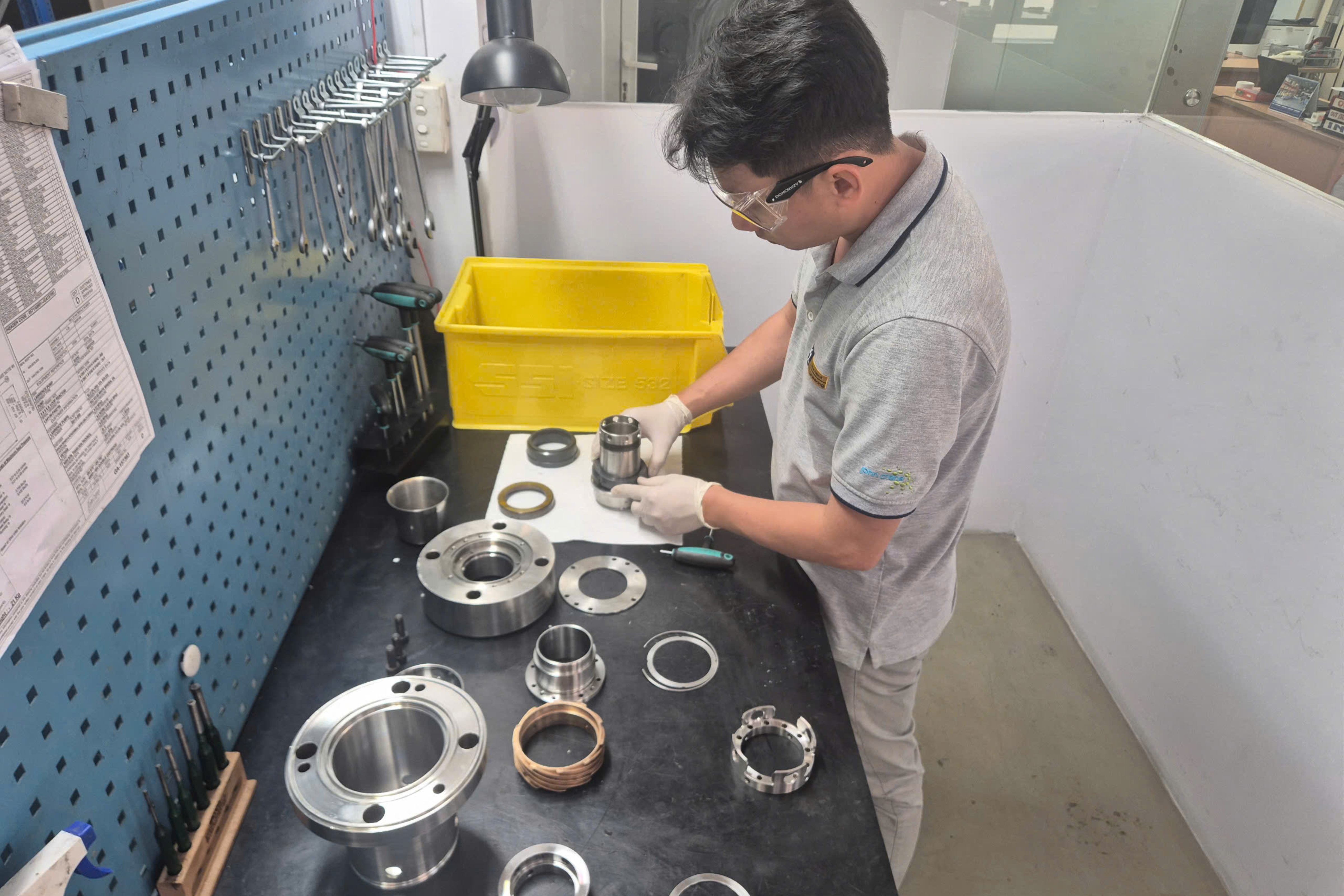

ASSEMBLY SEAL
Các chi tiết đạt yêu cầu được lắp ráp lại trong môi trường kiểm soát sạch. Quá trình lắp ráp đảm bảo đúng dung sai, kích thước lắp đặt và độ đồng tâm theo tiêu chuẩn kỹ thuật.
BƯỚC 07

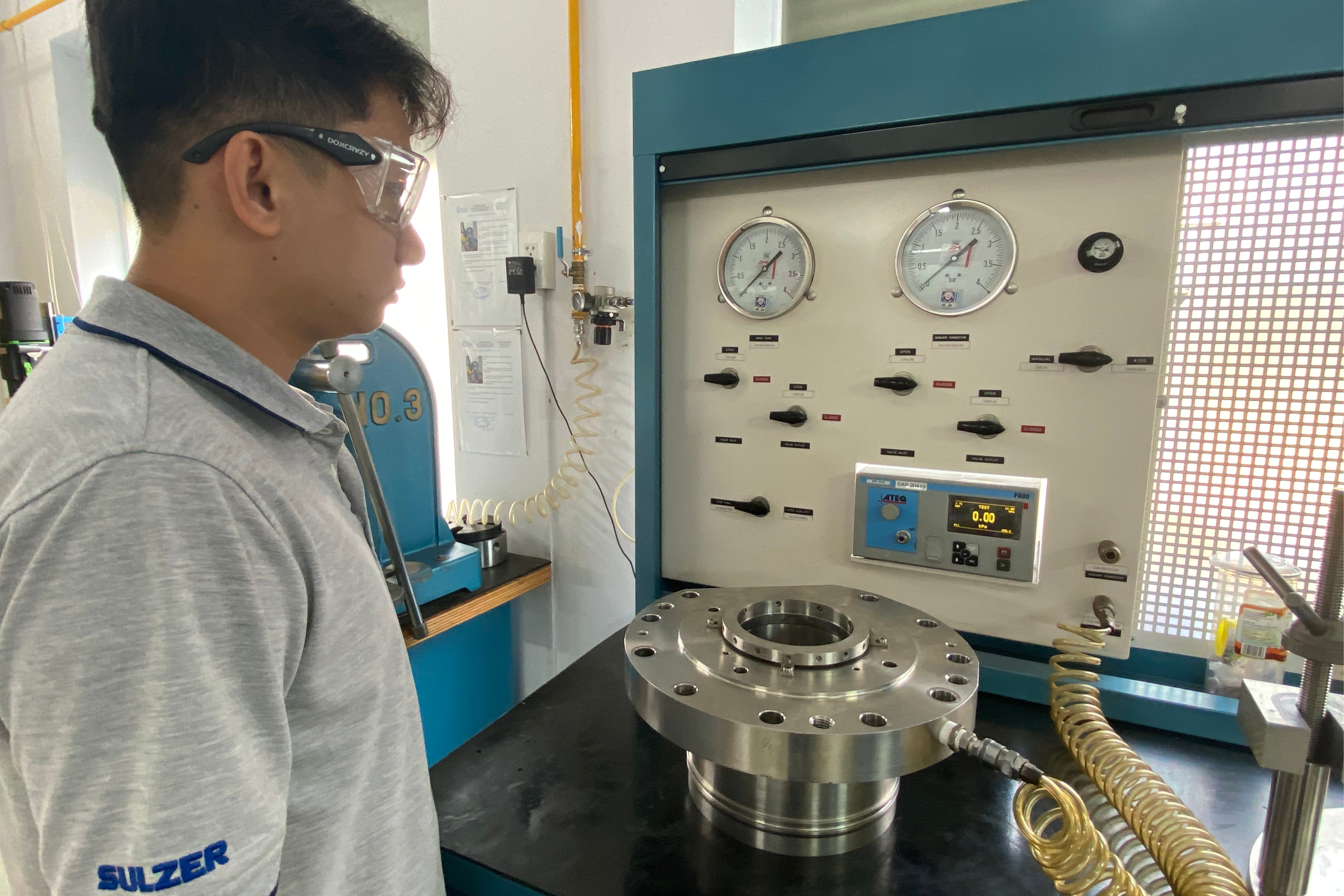

LEAK TEST SEAL
Seal sau khi lắp ráp được thử kín bằng áp suất khí tĩnh trên thiết bị chuyên dụng. Kết quả phải đáp ứng giới hạn cho phép theo tiêu chuẩn API 682 trước khi chuyển sang bước tiếp theo.
API 682 compliant
BƯỚC 08

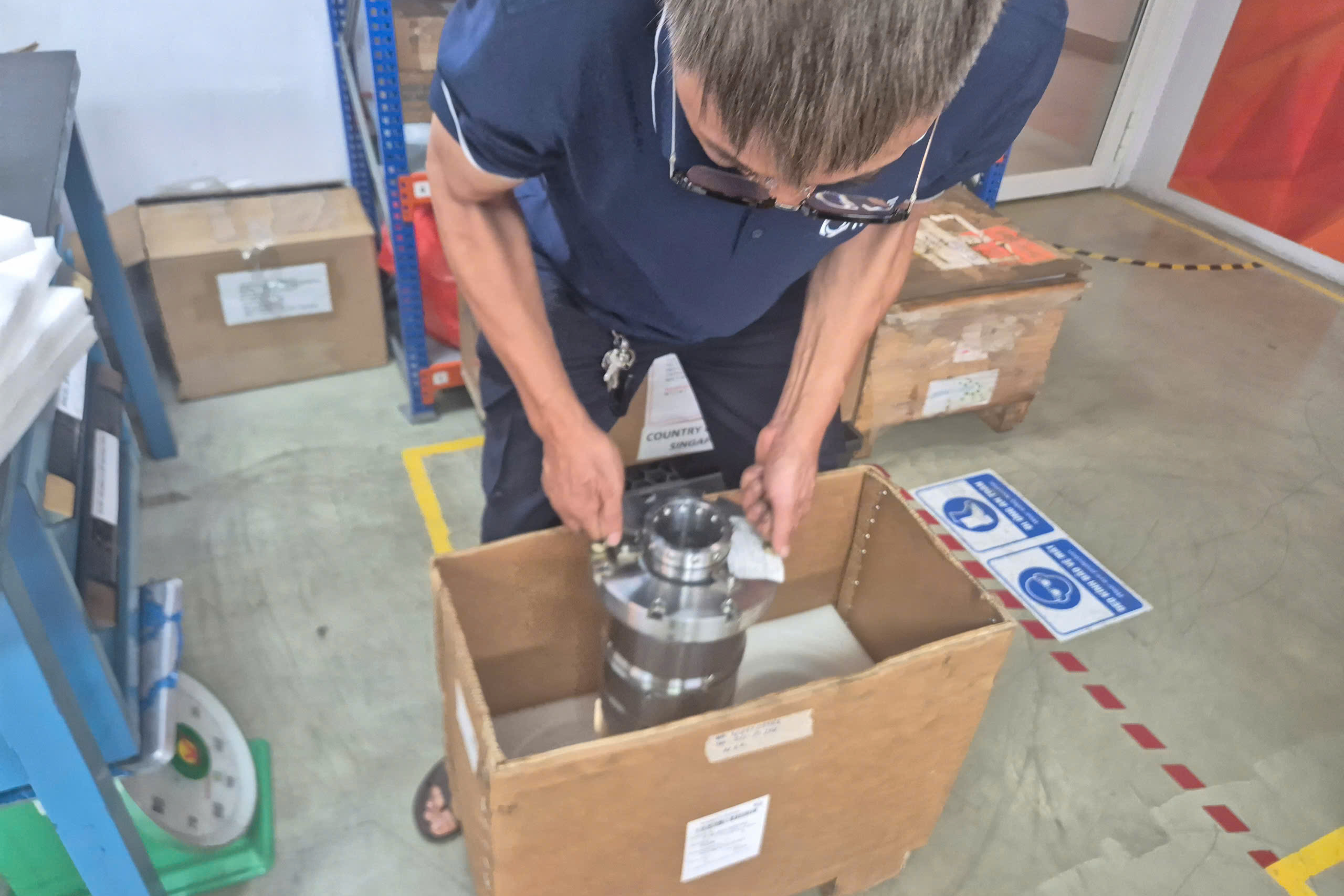

PACKING
Seal được đóng gói trong điều kiện tiêu chuẩn, đảm bảo chống va đập và bảo vệ bề mặt làm kín trong quá trình vận chuyển. Sản phẩm được bàn giao kèm báo cáo kỹ thuật.
